DETAIL
現在、こちらのオンラインストアをご覧頂きました方へのみ数量限定の特別価格でご提供中です。
マシニング加工品として破格値と思いますのでこの機会をお見逃しなく。
（現在受注生産のため納期を要します。ご確認ください）
ブルーゲージシンプルは、開発者の田嶋がプライベーター時代に欲しかったものを実現したものです。
シンプルは、プロユースとしては正確性など不十分な点がありますが、道具がなければ、始められるものも始められない、そんなアライメントに悩まれているプライベーター、メカニックのために製品化しました。
プロユースの方は、本格的アライメントテスターのレースゲージプレミアムをご検討ください。
https://race-gauge.com
ブルーゲージシンプル「ダミーホイールテスター」の特徴を説明します。
・アルミ素材で軽く、ポータブル性に優れます。
・ダミーホイール長は約330mm（ハブ中心から接地面までの距離）とし、295/35−18タイヤサイズの外径（半径）と同等の車高に設定しました。
・PCDおよびHOLE数は幅広い車種に対応しています。PCD100<4H5H
ホイールナットテーパー座加工をしています。
PCD114.3−5HOLE以上はM14ハブボルトに対応。
テーパー座とホイールナットによって大まかなハブ中心に設置出来ます。
（画像参照）
・使用耐過重は1500kg未満/4輪均等時
簡易測定可能
・トー角、キャンバー角、整列が利用可能です。
トー角は汎用スケールをフレーム端面同士を測定し換算してください。
フレーム長450mm 前後差1mmの場合→トータルトー角 約7-8分 (tanθ=1/450)
・整列水糸はフレーム突起先端部にノブボルト挟み込み固定します。
メモリは汎用の直定規を使用してください。
キット構成

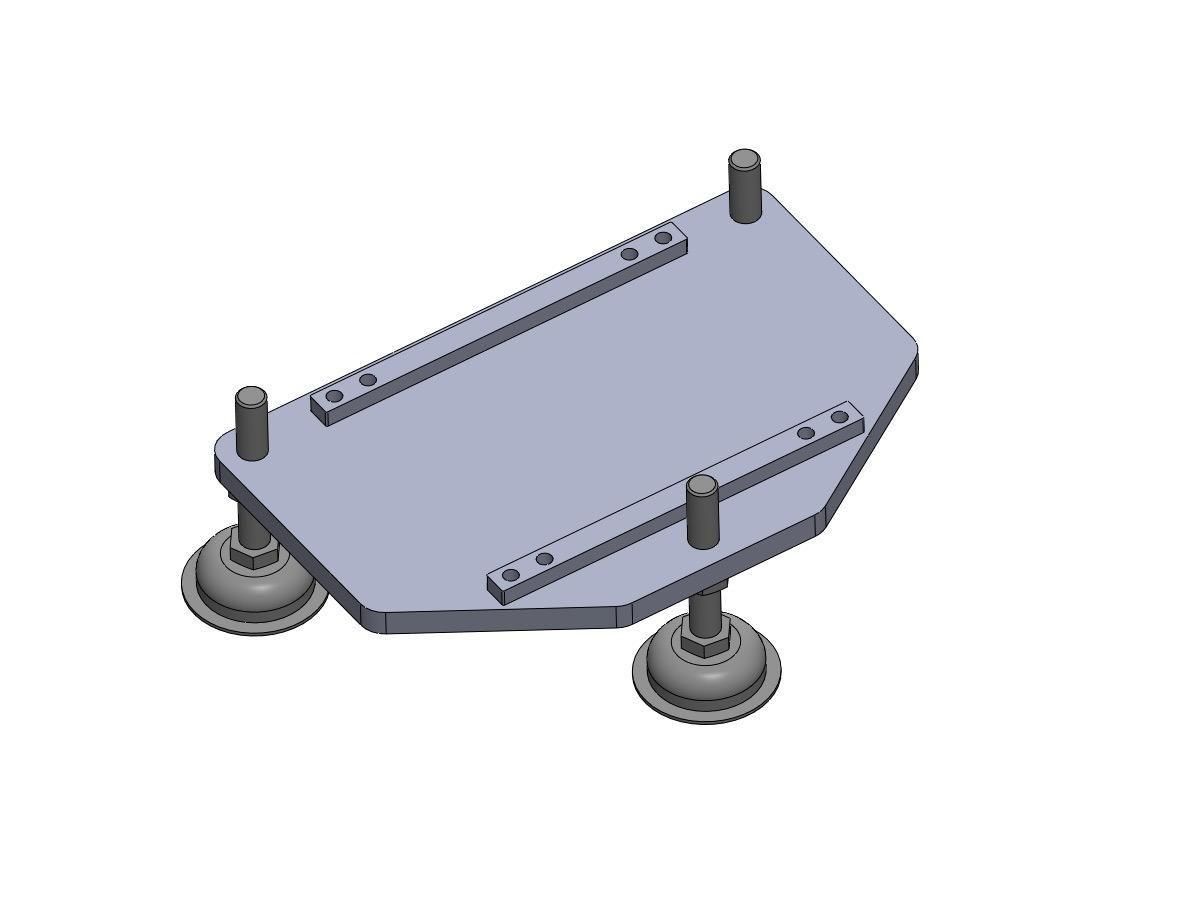

(定盤＋アジャスター各3個)x4セット=1台分
ダミーホイール及びフレーム 4セット＝1台分
ご用意頂くもの（任意）
スケールメジャー
角度計
水糸
定規
水平器(定盤用)
測定方法と測定誤差
トー測定：メジャー（スケール）を使い測定バーの前後の両端の距離を測ります。
差分が2mmの場合はtan θ=2/450→計算サイト→トータルトー約15分と分かります。
参考計測誤差： 同一の人物が行えば±15分以内は可能です。
アドバイス：メジャーをしっかり引っ張り、同一の張りにすることが大切です。
水糸は簡易整列に使用します。
ボルトで挟んで各フレームとの距離を直定規で測ります。
※車両中心線の定義については
レースゲージブログをご覧ください。
その他、注意事項
・出荷送料別途
・欠品時受注製作となります。納期はお聞きください。
・こちらはオンライン専用モデルとなります。
・仕様は予告なく変更となります。
・製造工程上細かな傷などが入ります。
・低価格モデルのため製品のバリ・面取りを使用前に行ってください。
クレジットカード決済希望の場合、備考欄に記載してください。
